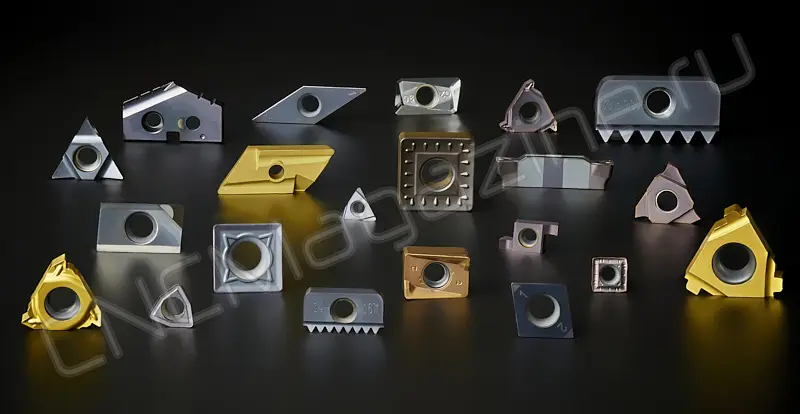

Сменные режущие пластины — это незаменимый элемент современного металлообрабатывающего оборудования. Они позволяют выполнять точную и стабильную механообработку деталей, повышают производительность и сокращают время на замену изношенного инструмента. Благодаря широкому выбору форм, размеров и материалов, пластины применяются на всех этапах обработки: от черновой до финишной.
Назначение и роль в производственном процессе
Сменные пластины устанавливаются в различные типы режущего инструмента — токарные резцы, сверла, фрезы, расточные головки. В процессе резания именно они контактируют с заготовкой и снимают слой материала. При износе режущей кромки нет необходимости менять весь инструмент — достаточно заменить только пластину, что существенно сокращает время простоя станка и снижает эксплуатационные затраты.
Эти элементы особенно востребованы на предприятиях серийного и массового производства, где требуется высокая стабильность обработки и воспроизводимость размеров. Однако они применимы и на малых производственных участках, в ремонтных мастерских и индивидуальных проектах.
Материалы изготовления
Основным материалом для изготовления сменных пластин является твердый сплав — карбид вольфрама с кобальтом. В зависимости от условий эксплуатации и обрабатываемого материала также используются:
Керамика — для высокоскоростной обработки твердых сплавов и чугуна.
Кубический нитрид бора (CBN) — для закаленных сталей.
Поликристаллический алмаз (PCD) — при работе с цветными металлами и композитами.
Сталь с покрытием — в неответственных или низкоскоростных операциях.
Каждый тип материала обладает своими характеристиками по износостойкости, теплопроводности и твердости, и подбирается индивидуально под конкретную задачу.
Формы и типоразмеры
Форма сменной пластины определяет ее прочность, угол атаки и подходящие режимы резания. Наиболее распространённые формы:
Квадратные
Треугольные
Ромбовидные (разной степени заострения)
Круглые
Шестиугольные
Выбор формы зависит от специфики обработки: например, круглые лучше работают при прерывистом резании, а ромбовидные обеспечивают высокое качество поверхности при чистовой обработке.
Размер пластин стандартизирован и обозначается в миллиметрах или дюймах. Типоразмер включает в себя длину кромки, толщину, радиус при вершине и другие параметры.
Типы обработки
Сменные пластины применяются в разных направлениях обработки:
При точении — для наружных, внутренних и торцевых операций.
В фрезеровании — при изготовлении корпусных фрез для обработки плоских и профильных поверхностей.
При сверлении — как сменные элементы для сверл со сложной геометрией.
В расточке — когда требуется соблюдение высокой точности и гладкости внутренних поверхностей.
Каждый вид обработки предъявляет свои требования к форме, прочности и термостойкости режущей кромки.
Стружколомы и задние углы
На поверхности многих пластин формируются специальные стружколомы — углубления и канавки, которые позволяют эффективно управлять отводом стружки. Это особенно важно при обработке вязких металлов, склонных к налипанию и образованию длинной стружки. Варианты стружколомов подбираются в зависимости от типа обработки, материала детали и условий резания.
Также важным параметром является задний угол — он определяет направление и величину силы резания. Углы могут быть как положительными, обеспечивая лёгкое врезание в материал, так и отрицательными — при работе в условиях высокой нагрузки и вибраций.
Способы крепления
Сменные пластины фиксируются в инструменте с помощью различных систем крепления:
Винтовое крепление — надёжное, обеспечивает точное позиционирование.
Клиновое — используется в фрезерных корпусах.
Пружинное — позволяет быструю замену.
Комбинированные способы — обеспечивают максимальную устойчивость при сложных режимах.
Правильный выбор крепления влияет на устойчивость пластины, безопасность работы и срок службы режущего узла.
Поверхностные покрытия
Покрытие наносится на режущую поверхность с целью увеличения износостойкости, снижения трения и защиты от термического воздействия. Современные виды покрытий включают:
TiN (нитрид титана)
TiAlN (алюмотитанитрид)
AlCrN (алюминий-хром-нитрид)
DLC (углеродоподобное покрытие)
Применение покрытия позволяет увеличить срок службы пластины в несколько раз по сравнению с непокрытым аналогом.
Если вы хотите подобрать и приобрести подходящие Сменные пластины для своего оборудования, ознакомьтесь с ассортиментом в специализированном каталоге. Здесь вы найдете широкий выбор продукции от проверенных производителей.
Промышленные области применения
Сменные пластины применяются во всех отраслях, где требуется механическая обработка металлов:
Обработка деталей машин и механизмов
Производство авиационных компонентов
Энергетическое оборудование
Инструментальная оснастка
Точная механообработка в приборостроении
Высокая повторяемость размеров, надёжность при нагрузках и универсальность делают их стандартом в современном машиностроении.
Рекомендации по хранению и использованию
Для сохранения рабочих характеристик пластины следует хранить в оригинальной упаковке, избегая влаги и агрессивных сред. Поверхности крепления и посадочные места должны быть очищены от пыли и масляных загрязнений. Перед установкой важно проверить износ кромки и целостность геометрии.
Использование сменных пластин в производстве позволяет эффективно контролировать качество обработки, гибко настраивать процесс под разные материалы и условия, а также экономить средства за счёт продления ресурса инструмента.
